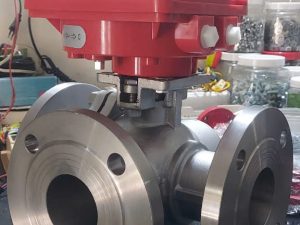

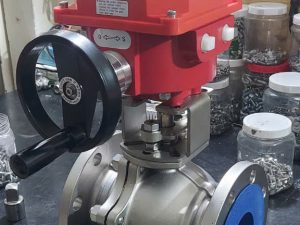

VAN BI INOX ĐIỀU KHIỂN ĐIỆN TUYẾN TÍNH 4-20MA. UNID-TAIWAN

Mô tả van điều khiển điện tuyến tính

Van điều khiển tuyến tính hay còn gọi là van điều khienr đóng và mở theo phần trăm mong muốn. đây là sản phẩm có thể mở các góc độ 10, 20, 30, 45, 60,… 90 độ. Van bướm – Van bi điện tuyến tính là dạng van mở nhiều vị trí khác nhau, nhiều trạng thái khác nhau.

So sánh để nhận biết đơn giản hơn thì dòng van điều khiển điện on off là dạng đóng mở ở 2 trạng thái: đóng hoàn toàn và mở hoàn toàn.

chúng tôi cung cấp và phân phối Van điều khiển phần trăm – van bướm – van bi điều khiển điện tuyến tính UNID của TAIWAN. Cam kết hàng chất lượng cao, hàng đẹp, giá cạnh tranh, bảo hành 1 năm. Liên hệ ngày để được tư vấn lắp đặt và báo giá chuyển giao công nghệ tốt nhất.

Thông số kỹ thuật

• Kích thước: 15A, 20A, 25A, 32A, 40A, 50A, 65A, 100A, 125A, 200A, 250A, 300A, 350A, 400A, 450A, 500A – 600A
• Vật liệu van: Inox 304, 316, Gang, Thép, Nhựa UPVC
• Thân gang, thân inox, bi inox, cánh inox 304, đệm EPDM/PTFE
• Thân Inox 304, Cánh Inox304, không gioăng đệm
• Điện áp: 24V, 220V, 380V
• Tín hiệu điện áp: 0 – 10mA, 4 – 20Ma
• Điều khiển dạng: Tuyến tính
• Áp lực làm việc: -5 độ C – 180 độ C
• Sử dụng môi trường: Nước, nước đa dụng, khí, hơi nóng, hóa chất, dầu, xăng, xi măng
• Xuất xứ: Taiwan

Trên đây là các thông số chung về dòng van bướm-van bi điều khiển điện tuyến tính, cùng chúng tôi tiếp tục tìm hiểu thêm:

• Van bướm – van bi điện on off
• Van bướm – van bi điện 24V
• Van bướm – van bi điện 220V
• Van bướm – van bi điện 380V

Liên hệ qua hotline: 0986348186 để được tư vấn lắp đặt và báo giá chi tiết.

Cấu tạo và nguyên lý hoạt động van bướm-van bi điều khiển điện tuyến tính

1. Cấu tạo:

Van bướm-van bi điều khiển điện tuyến tính bao gồm 3 thành phần chính:

• Phần bộ điều khiển van điện tuyến tính
• Phần thân van bướm-van bi

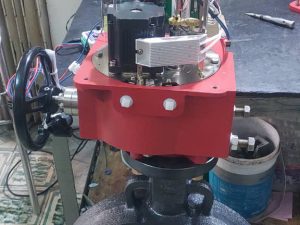

a. Bộ điều khiển điện tuyến tính

Bộ điều khiển van bằng tín hiệu tuyến tính được làm từ hợp kim nhôm, tiêu chuẩn chuẩn IP67. Cấp nguồn điện trực tiếp 24V, 220V hoặc 380V. Tín hiệu sẽ nhận được 4 – 20 mA đầu vào từ tín hiệu này van bướm sẽ đóng mở tương ứng với các góc mở khác nhau

b. Thân van bướm-van bi

Thân van bướm-van bi: Tùy theo mục đích sử dụng trong môi trường gì mà ta có thể lựa chọn phù hợp từng chất liệu van bướm:

• Môi trường nước sạch, nước không có hóa chất ăn mòn thì ta có thể lựa chọn dòng van bướm thân gang cánh inox 304
• Môi trường nước thải có hóa chất hoặc axit ăn mòn thì ta phải dùng van bướm toàn thân bằng inox 304S.
• Môi trường dầu nóng và hóa chất đậm đặc chúng ta sử dụng van bướm nhựa, van bướm thép, van bướm tự làm kín seat inox ( không gioăng làm kín)

2. Nguyên lý hoạt động

Van bướm-van bi điều khiển điện tuyến tính sẽ sử dụng động cơ điều khiển Modulating type với tín hiệu điều khiển dạng 4-20mA hoặc 0-10V DC. Với tín hiệu ngõ vào analog sẽ giúp chúng ta điều khiển đóng mở van theo các góc theo tín hiệu đưa vào đồng thời giúp chúng ta kiểm soát được vị trí van ở góc mở hiện tại là bao nhiêu độ ví dụ: 20 – 40 – 60 – 90 độ thông qua màn hình điều khiển từ xa.

Thông thường van bướm điện tuyến tính thay đổi chiều quay (thuận, nghịch) thông qua các switch. Với tiêu chuẩn IP67 van phù hợp sử dụng được cho nhiều môi trường khác nhau.

Ứng dụng van bướm-van bi điều khiển điện tuyến tính

Van bướm-van bi điều khiển điện tuyến tính được ứng dụng cho các hệ thống điều tiết nước, lưu lượng chất lỏng đa dụng, hóa chất. Lựa chọn đúng loại van phù phụ hợp với hệ thống giải quyết được vấn đề chi phí, an toàn, thời gian sử dụng nó quyết định đến sử thành công hay không của hệ thống.

Ứng dụng cho các nhà máy hệ thống điều tiết lưu lượng lớn nhỏ:

• Nhà máy xử lý nước thải
• Nhà máy cung cấp nước sạch
• Nhà máy chế biến gỗ, bột giấy, bột săn, than
• Nhà máy sản xuất dược phẩm, thực phẩm

Ưu nhược điểm của van bướm -van bi điều khiển điện tuyến tính

Tìm hiểu xem van bướm-van bi điều khiển điện tuyến tính có những ưu điểm gì:

• Ưu điểm đầu tiền là sản phẩm này chạy bằng nguồn điện sẵn có, nhưng nhược điểm là phải luôn điện trong trường hợp mất điện chúng ta dùng tay để vận hành van.
• Van có thể điều khiển đóng mở cánh van tại vị trí cửa van theo góc độ mong muốn
• Van có kích từ DN15 – DN1200, vật liệu đa dạng cho từng môi trường
• van có thể thay thế từng bộ phận, lắp đặt, bảo dưỡng dễ dạng
• Nhược điểm của van là hạn chế sử dụng cho các hệ thống bùn đặc, bộ đặc vì nó sẽ bị kẹt gioăng, gây cháy gioăng.
